piani di riferimento ruotati

Buongiorno a tutti ! in questi giorni mi ero un po' fissata  su un problema che era nata all'inizio di creazione del mio modello (piramide che si vede nei scorssi blog) ma poi avevo usato un altro sistema nel fare. Però chatando sul forum (www.revitcity.ru) una persona mi aveva dato dei consIgli per poter correggere degli errori. Mi ha fatto e mandato pure un video,  utillizzando la mia famiglia che si può vedere qui: http://www.youtube.com/watch?v=IrSO4LjihgM

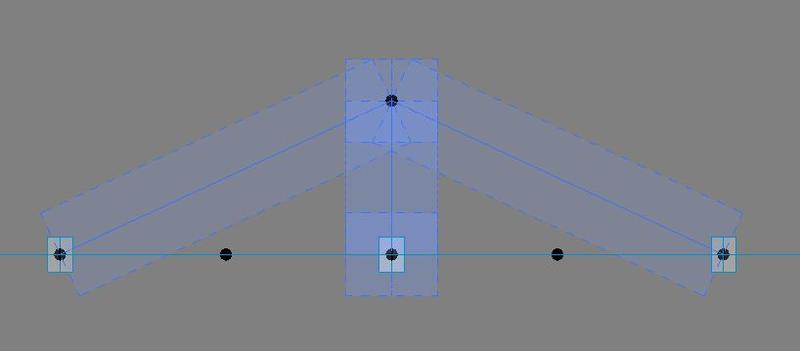

Praticamente il problema che avevo posto io è come  risolvere il problema mio di cima della mia mia piramide senza aggiungere gli altri componenti. Come si vede dal seguente disegno ...

mi serviva chiudere il buco nella cima! mi hanno consigliato far  proseguire i travi  e poi tagliare i spigoli che escono dalle travi incrociati che non sapevo fare .



Poi comunque mi è nato un'altro problema che consiste in quello:  i piani di riferimanto, si girano  ed in conseguenza fanno girare la forma!Questo avviene al momento quando vado a cambiare i parametri (si vede anche sul video) e quidi non siamo riusciti  a capire se sia possibile bloccare i piani di riferimetnto oppure da che cosa dipende  il posizionamento dei piani!perche a volte vengono posizionati paralelelmente al piano di lavoro di riveremento ed a volte con una certa rotazione....

Per il momento rimango in attesa di trovare la soluzione se sia possibile per questo tipo di problema e poi vado comunque avanti  con la parte architettonica  del  progetto per l'esame.

Gruppo di lavoro:
Elena Valik



quale piano?

ciao Elena,

buona la documentazione del tuo lavoro!
E brava per la citazione del forum russo.

Per il tuo problema, puoi precisare quali piani
si spostano e come?

a presto,
Stefano



quello che vorrei capire è

quello che vorrei capire è seguente.... cerco esprimermi attraverso i disegni perche non so come spiegarmi:



Forse prima avevo sbagliato a scrivere. Il problema sta nel posizionamento delle linee di riverimenti che hanno i suoi piani di riverimento ( parti azzuri) , come posso disegnarle  che siano sempre parallele alla griglia?( come da disegno a mano) Purtroppo da questo fatto dipende poi la forma che vado a creare basandola sulle linee di riferimento.

      Perche non viene cosi come ho disegnato io???

E poi dopo aver creato la forma viene  ovviamente  un può ruotata....

  e non cosi che mi piacerebbe:))



E comunque le linee disegnati  a metà di piramida vengono tutti dritte e parallele... come  in disegno che segue, invece linee angolari come capita.



Questo problema sembra banale , però sarrei contenta di capire fin in fondo come funzionano i particolari di questo programma.

Spero che  sono riuscita  a farmi capire almeno minimamente:(((

a presto.

Elena

Elena Valik

Imponi un vincolo in pianta

Ciao Elena,

devi esplicitare i vincoli che vuoi ci siano,
visto che il modello fa "Piu di quello vorresti"
devi vincolarlo.

Se ho capito bene, tu vorresti che il profilo
mantenesse una delle facce parallela al piano XY,
giusto? Non ti rimane che imporlo!

Oppure che le facce laterali siano verticali, stessa
cosa detta in altro modo, poi dai 90° di angolo tra le
due facce.

A mali estremi puoi anche lavorare con i vuoti,
ma io tenterei la strada di vincolare il profilato.

Fai delle prove e facci sapere.

Tieni conto che premendo SPAZIO, cambia
il SISTEMA DI RIFERIMENTO nel quale lavori,
(da locale ad assoluto)
che poi è in pratica il tuo problema.

a presto,
Stefano



piani paralleli

Buonasera,Ho cercato di seguire  delle istruzioni per vincolare i piani im modo da mantenerli sempre paralleli al piano XY  e non riesco!!!! però ho trovato un altro trucco che non so che possa essere valido ma a me da il risulto che vorrei....

Prima i piani di riferimento si posizionavano cosi:

Poi  ho risolto in questo modo: Ho scelto i piani i quali che erano paralleli  e li ho spostati nei punti necessari





ed ecco  i piani sono posizionati come mi serve....



Poi ho creato la forma corregendo le estremità con i voti come gia avevo raccontato nei post precedenti....





Addesso ci provo a modificare il mio modello  ma non loso se cela faccio fino a domani.
