Studio dell'irraggiamento e dell'ombreggiamento in facciata
Per questa consegna abbiamo modellato gli edifici e li abbiamo inseriti all'interno della nostra area di progetto.
Il nostro ragionamento è partito basandosi solo sulla volumetria degli edifici ipotizzati per capire in principio quali sono le problematiche e le aree più esposte a queste.Abbiamo quindi fatto un'analisi nei giorni di solstizi ed equinozi controllando sia il fattore di soleggiamento sia l'aspetto della radiazione solare.L'abbiamo inoltre voluto analizzare alle ore 12.00 dove quindi il sole è alla sua massima potenza per irraggiamento.Essendo la nostra area di progetto esposta a Nord,possiamo affermare che questa esposizione riceve luce indiretta e quindi non necessita di schermature per il sole.Inoltre pensiamo che anche Est e Ovest non necessitino di schermature per il sole perchè apportano una radiazione e un irraggiamento solare in orari favorevoli.Pensiamo quindi che si dovrà analizzare in particolare la facciata Sud degli edifici,quella che risente maggiormente del'influenza solare.
Solstizio estate
Equinozio d'autunno
Solstizio d'inverno
Equinozio di primavera
Da questa date riusciamo ad avere un'idea abbastanza chiara di cosa succede alla facciata durante tutto l'anno.Partendo dall'estate e arrivando alla primavera possiamo notare che la parte Sud viene irradiata dal sole direttamente per tutto l'anno questo sia per via dell'esposizione sia per gli edifici circostanti che non vanno ad influire molto sul progetto non proiettando ombre nè schermando gli edifici.Ci si aspetterebbe quindi che a livello di radiazione questa facciata ne risenta in modo pesante.Guardando però l'analisi della radiazione solare che abbiamo riportato e verificandone i valori,notiamo subito che la radiazione durante tutto l'anno è buona e mantiene i giusti livelli:in estate una radiazione media e in inverno una radiazione alta;queste condizioni ci sembrano ottimali.
Dopo questa prima analisi,e date le considerazioni fatte abbiamo ipotizzato due soluzioni per la nostra facciata sud cioè quella che viene più esposta alla radiazione solare.Non avendo ancora definito per bene l'interno del nostro progetto abbiamo realizzato un possibile sistema d'ombreggiamento attraverso la creazione di aggetti(balconature) e un possibile posizionamento di una membrana forata che funziona come una doppia pelle per la facciata in modo tale che questa possa direttamente essere ombreggiata da questi espedienti senza andare ad influire sulle vetrate.
PRIMA IPOTESI
La nostra prima ipotesi,quindi,è l'inserimento nella facciata di balconi che permettono di tenere le finestre più arretrate rispetto alla facciata assicurandogli un basso apporto di radiazione diretta.Questa soluzione è stata analizzata nei due momenti antipodi per irradiazione dell'anno,il solstizio d'estate e il solstizio d'inverno.
Solstizio d' estate
Solstizio d'inverno
Come possiamo vedere dagli schemi della radiazione solare,questa prima opzione si adatta e ha le giuste caratteristiche per essere inserita nell'area di progetto.
SECONDA IPOTESI

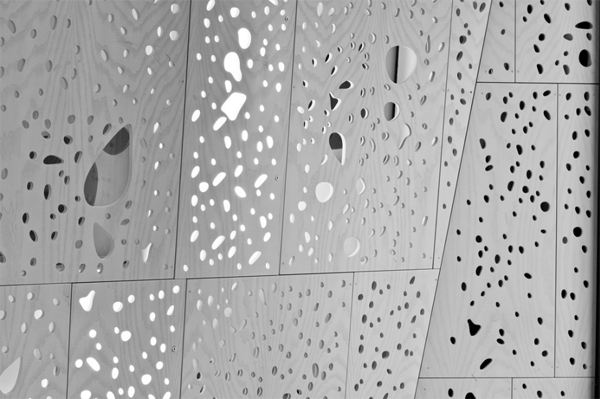

Per la seconda ipotesi abbiamo invece pensato ad una soluzione di maggior impatto.E' stato pensato infatti di inserire alla facciata sud una doppia pelle traforata,come una membrana, che ci schermi la parte senza però andarla completamente a coprire e aggiungendo anche un lato estetico alla soluzione.
Solstizio d'estate
Solstizio d'inverno
Dalle analisi fatte anche questa soluzione si adatta ai requisiti di radiazione e soleggiamento richiesti in estate e in inverno per una facciata.Dobbiamo far notare però che rispetto alla prima opzione questa tipologia oltre ad avere un valore estetico superiore permette di creare dei giochi di luce sulla facciata retrostante e quindi sulle vetrate.
Allo stato di fatto entrambe le soluzioni si potrebbero benissimo adattare al nostro progetto.Non avendo ancora le idee molto definite su l'impostazione dei nostri volumi siamo ancora indecise su quale delle due tipologie scegliere.
